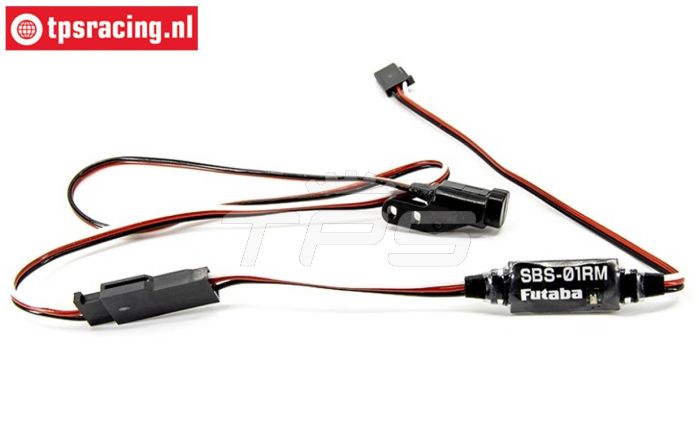

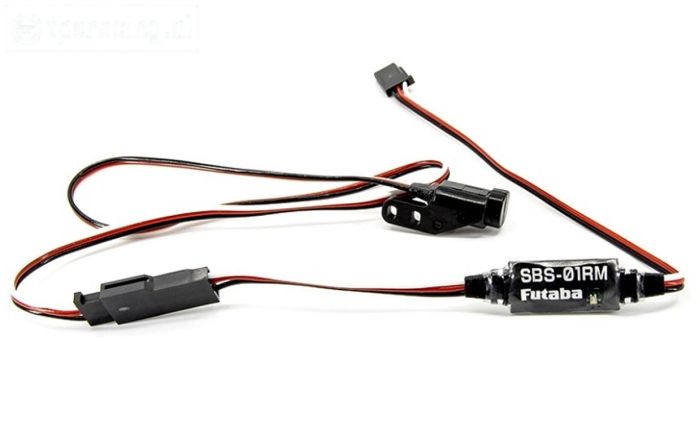

Futaba Magnetische Toerental sensor set SBS/01RM

De Futaba SBS-01RM magnetische toerentalsensor maakt het gemakkelijk om toerentallen uit te lezen op de zender. Sluit de sensor eenvoudig aan op de S.BUS2 poort van de telemetrie-compatibele ontvanger, en de bi-directionele communicatie zorgt ervoor dat de gegevens rechtstreeks naar uw Futaba T-FHSS- of FASST zender worden verzonden.

Magneten montage:

• Monteer de eerste magneet met de goede zijde naar de sensor op de gewenste plek van het roterende onderdeel, dit kan door verlijmen met 2-componenten lijm of epoxy. De tweede magneet dient gemonteerd te worden op de tegenover gestelde plaats om te zorgen dat de balans gewaarborgd word. Let daarbij op dat die magneet met de niet actieve zijde richting sensor wijst, aangezien de meting dan niet klopt. Dit is simpel te controleren op de wijze zoals hieronder beschreven.

Sensor montage:

• De sensor dient op een stabiele plek gemonteerd te worden, al dan niet met de bijgeleverde houder. De afstand tussen de magneet en sensor mag maximaal 2 mm zijn. Verbind na deze montage de sensor (stekker 1), met het module (stekker 2), en het module met een S.BUS2 poort op de ontvanger.

Werking sensor controleren:

Specificaties:

• Weergaven: toeren/omwentelingen per minuut
• Bereik: 360~100.000 toeren/omwentelingen
• Lengte kabel: 255 mm
• Spanning: 3.7~7.4 Volt
• Gewicht (met pick-up): 4,7 gram

Belangrijk:

• De SBS-01RM kan alleen worden gebruikt met ontvangers met telemetrie die S.BUS 2-poort (en) hebben. Raadpleeg de handleiding die bij uw zender en/of ontvanger hebt gekregen.
