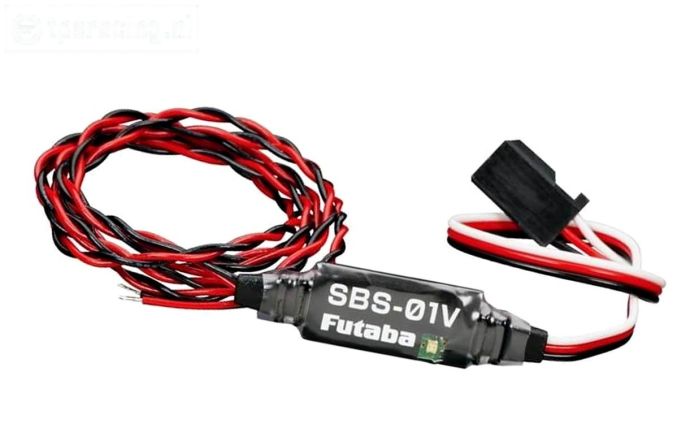

Futaba Spanning sensor SBS/01V

Futaba spanningssensor voor het Futaba-telemetriesysteem op de S.BUS2.

Monteren Sensor module ontvanger accu:

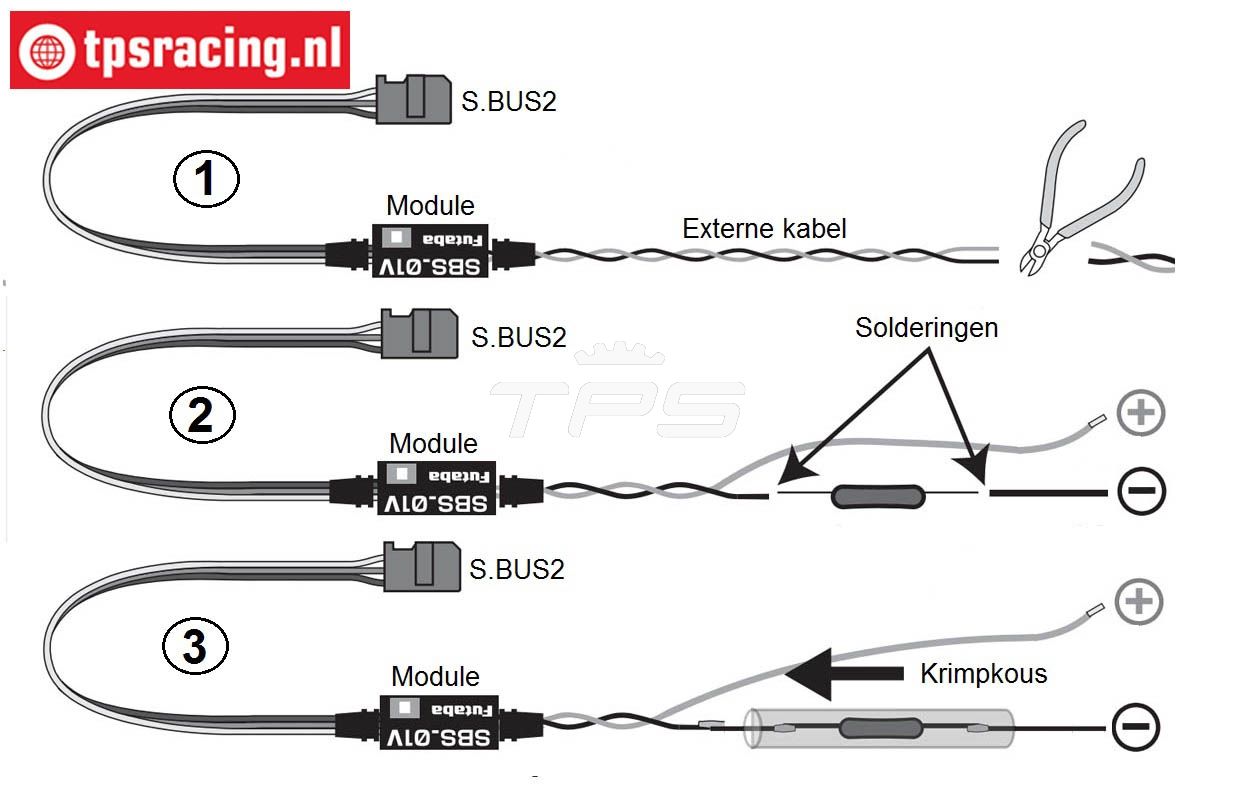

• 1) Meet de lengte die nodig is tussen ontvanger accu en module, en knip de externe kabel op lengte,
• 2) Soldeer de zekering zo dicht mogelijk bij de ontvanger accu, op de zwarte kabel, (Min),
• 3) Schuif de krimpkous over de zekering en verwarm deze, (zorg ervoor dat er geen contacten bloot liggen).

Monteren Sensor module rij accu:

• 1) Meet de lengte die nodig is tussen accu/regelaar en module, en knip de externe kabel op lengte,
• 2) Soldeer de zekering zo dicht mogelijk bij de accu/regelaar, op de zwarte kabel, (Min),
• 3) Schuif de krimpkous over de zekering en verwarm deze, (zorg ervoor dat er geen contacten bloot liggen).

De LED status standen:

• LED rood: Er is spanning aanwezig, maar er worden geen sensorsignalen verzonden
• LED groen: Er wordt spanning aangelegd en sensorsignalen worden verzonden.
• LED groen en rood: Slot is geprogrammeerd.
• LED groen en rood knipperen: Onherstelbare fout. Stuur de sensor op voor reparatie.

Veiligheids opmerking!:

• Hoewel het meetbereik van de sensor 100 volt DC is, mogen alleen spanningen tot 60 volt DC (maximaal 14S LiPo) worden aangesloten en gemeten
• Spanningen boven 60V DC vallen onder de laagspanningsrichtlijn en vereisen speciale beschermende maatregelen en kennis.

Serienummer:

• Elke sensor is voorzien van een uniek elektronisch serienummer, waarop hij is aangemeld bij het systeem. De sensor wordt gebruikt om in te loggen op het systeem op de S.BUS2-aansluiting op de zender en meld u aan bij het systeem. Deze De registratie wordt beschreven in het hoofdstuk "Sensor" in de handleiding van de zender. Het is niet nodig om het serienummer in te voeren.

Specificaties

• Intern meetbereik: 3,7~8,4 volt
• Extern meetbereik: 0,0~60 volt (Max 14S Lipo)
• Extern meetbereik: 0,0~100 volt (Zie Veiligheids opmerking!)
• Bedrijfsspanning: 3,7~7,4 volt.
• Stroomverbruik: 8 mA
• Afmetingen: L40-B11-H5 mm
• Gewicht: 6 gram

Inhoud verpakking:

• 1 x Sensor module met 50 cm aansluitkabel
• 1 x Zekering
• 1 x Krimpkous
