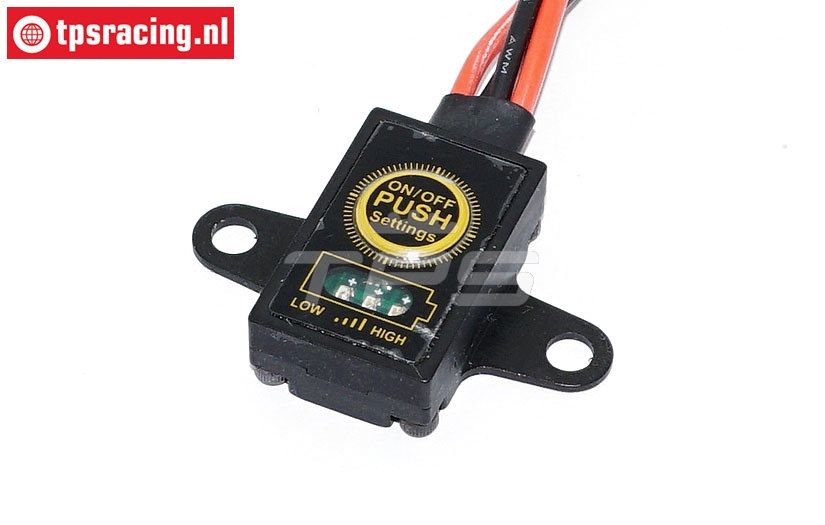

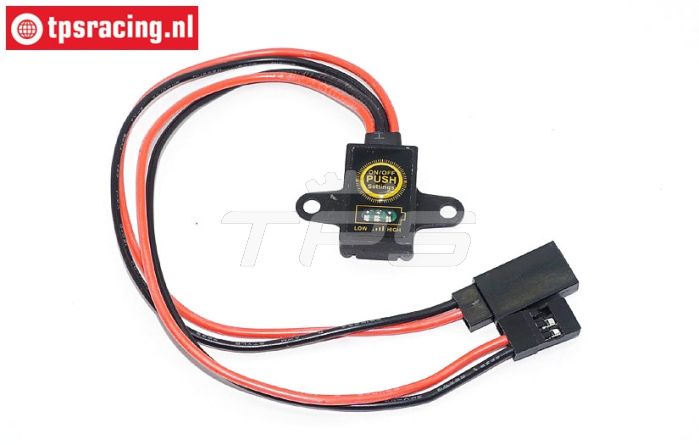

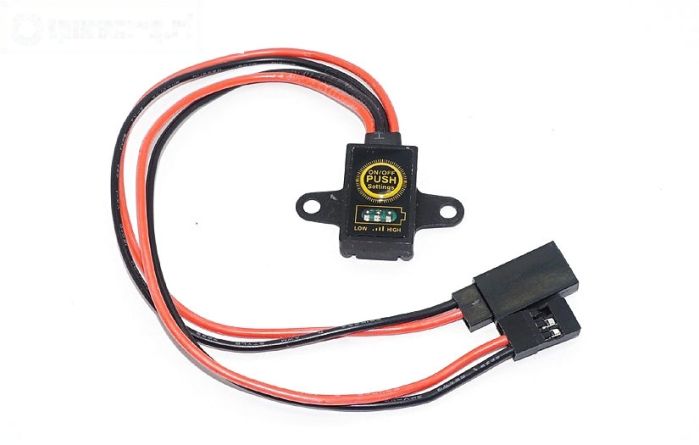

Compacte elektronische Micro Schakelaar

Waterdiche, programmeerbare en volledig elektronische Micro Power Schakelaar met voltage indicator en accu beschermer. Door de metalen behuizing met bevestiging beugels, siliconen cover, siliconen kabels met Universele stekkers is deze schakelaar waterdicht, uiterst duurzaam en betrouwbaar. Een simpele druk op de knop bedient u de schakelaar zonder dat er een mechanische beweging aan te pas komt. De schakelaar is beveiligd tegen kortstondig aanraken, de schakelaar werkt pas door deze 2 seconden te drukken voor het aan en uitschakelen.

Uw voordelen:

• Geschikt van 3.8 tot 25 Volt
• Schakelt tot 20 Ampere
• Temperatuur bereik: -30ºC ~ +80ºC
• Waterdicht
• Zeer betrouwbaar
• Verhinderd storingen
• Simpele montage
• Simpel te programmeren
• Kabellengte: 2 x 20 cm

Via drie kleurige leds, (groen, geel en rood), kunt u de resterende accu capaciteit aflezen.

Akku Capaciteit:

• Groen 70 tot 100% resterend
• Geel 45 tot 70% resterend
• Rood minder dan 20% resterend.

Tevens beschikt deze schakelaar over een lage accu spanning modus, deze is instelbaar in stappen van 0,1 Volt tussen 3,5 en 25 Volt. Wanneer de door u ingestelde waarde is bereikt waarschuwd de schakelaar kortstondig, (0,1- 0,2 seconde)..

Wij adviseren de volgende waardes;

• 2S Li-Po, (tussen 5,8 en 6,2 volt) Standaard ingesteld
• 2S Li-Fe, (tussen 4,6 en 5,2 volt)
• 5 Cellen NiCd of NiMh, (tussen 4,4 en 5,0 volt).

Instelling Lage accu spanning modus bij bijvoorbeeld 4,5 volt, (5 cellen NiCd en MiMh):

• 1. Houdt de Push knop minimaal 5 seconden ingedrukt totdat alle drie de LED's gelijktijdig knipperen, laat de Push knop los, de Groene LED knippert,
• 2. Wanneer de Groene LED 4 x geknipperd heeft, (is 4,0 Volt), druk de Push knop één keer kortstondig in, en de Oranje LED knippert,
• 3. Wanneer de Oranje LED 5 x geknipperd heeft, (is 0,5 Volt), druk de Push knop één keer kortstondig in, en de Rode LED knippert,
• 4. Wanneer de Rode LED 1 x geknipperd heeft, druk de Push knop één keer kortstondig in, nu is de schakelaar geprogrammeerd en schakelt uit.

Instelling Lage accu spanning modus bij bijvoorbeeld 5,1 volt, (2S Li-Fe):

• 1. Houdt de Push knop minimaal 5 seconden ingedrukt totdat alle drie de LED's gelijktijdig knipperen, laat de Push knop los, de Groene LED knippert,
• 2. Wanneer de Groene LED 5 x geknipperd heeft, (is 5,0 Volt), druk de Push knop één keer kortstondig in, en de Oranje LED knippert,
• 3. Wanneer de Oranje LED 1 x geknipperd heeft, (is 0,1 Volt), druk de Push knop één keer kortstondig in, en de Rode LED knippert,
• 4. Wanneer de Rode LED 1 x geknipperd heeft, druk de Push knop één keer kortstondig in, nu is de schakelaar geprogrammeerd en schakelt uit.

Instelling Lage accu spanning modus bij bijvoorbeeld 6,2 volt, (2S Li-Po):

• 1. Houdt de Push knop minimaal 5 seconden ingedrukt totdat alle drie de LED's gelijktijdig knipperen, laat de Push knop los, de Groene LED knippert,
• 2. Wanneer de Groene LED 6 x geknipperd heeft, (is 6,0 Volt), druk de Push knop één keer kortstondig in, en de Oranje LED knippert,
• 3. Wanneer de Oranje LED 2 x geknipperd heeft, (is 0,2 Volt), druk de Push knop één keer kortstondig in, en de Rode LED knippert,
• 4. Wanneer de Rode LED 1 x geknipperd heeft druk de Push knop één keer kortstondig in, nu is de schakelaar geprogrammeerd en schakelt uit.

Instelling Lage accu spanning meerdere cellen:

• Nicad/NimH: Voltage van het aantal cellen delen door 1,35
• LiFe: Voltage van het aantal cellen delen door 1,3
• LiPo: Voltage van het aantal cellen delen door 1,2
