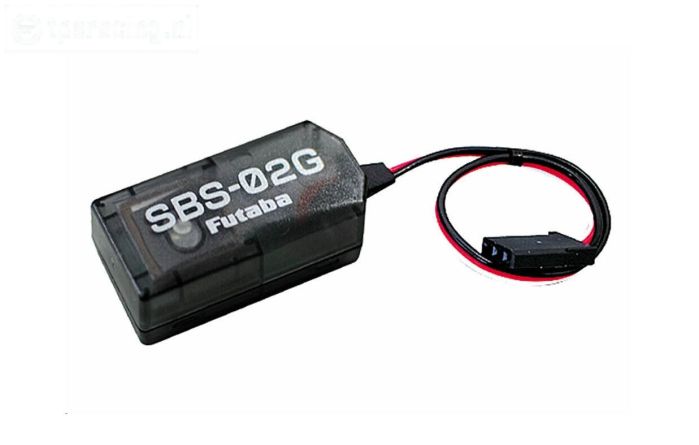

Futaba SBS-02G GPS-Sensor

Betrouwbare GPS sensor van Futaba voor het meten van; Hoogte, Vario, Snelheid, Afstand en Positie.

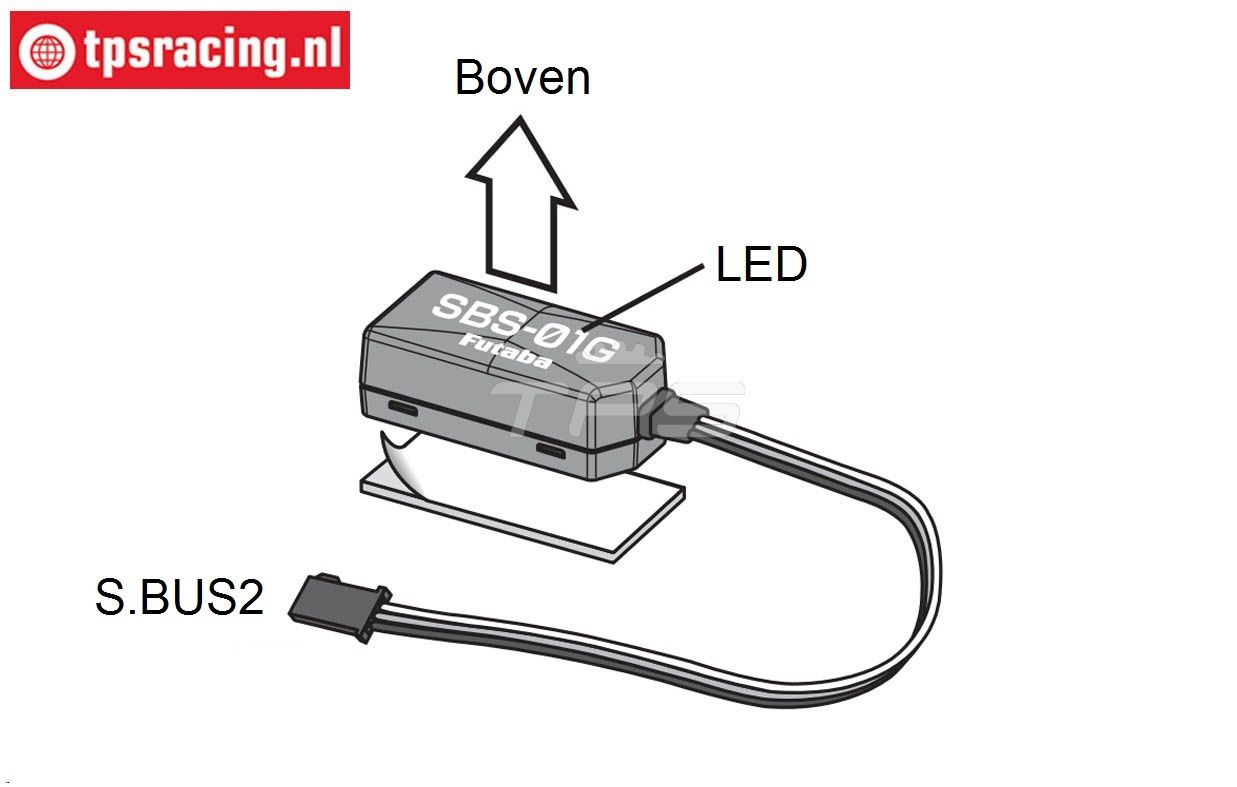

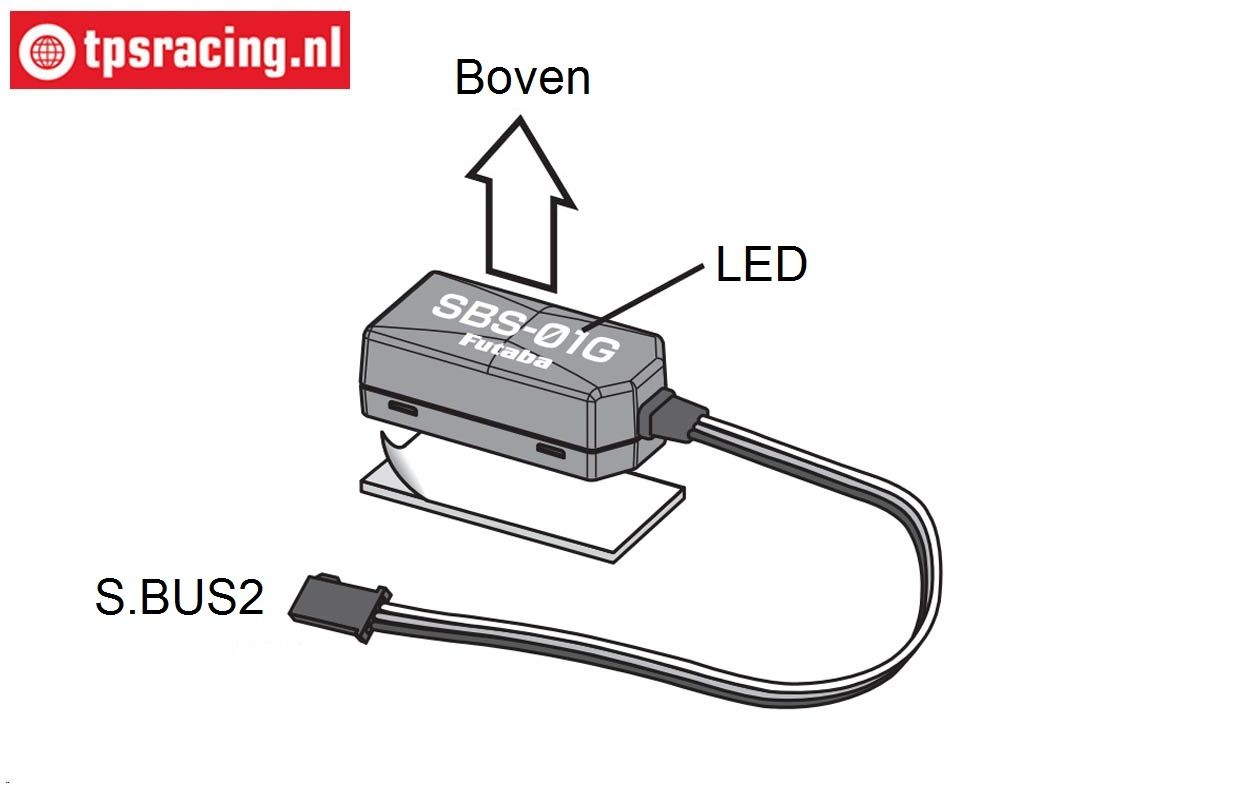

Montage van de Sensor:

• Bevestig de GPS-multi sensor horizontaal in het model met behulp van klittenband, zorg ervoor dat deze niet in een luchtstroom zit aangezien de waarden beïnvloed kunnen worden.
• Zorg er ook voor dat het GPS-signaal de sensor ongehinderd kan bereiken, dus dat er geen magnetische, metalen, koolstof, of ander geleidende materialen in de buurt Bovendien moet de status-LED van de sensor zichtbaar zijn om te kunnen zien wanneer de GPS-sensor de verbinding met de satellieten tot stand heeft gebracht.
• Leg de antenne van de ontvanger zo recht mogelijk, bovendien mag de antenne niet parallel lopen aan andere kabels, omdat dit de straling en dus het telemetrie bereik aanzienlijk vermindert.

Inbedrijfstelling van de GPS-multi sensor:

• Steek de sensor in de S.BUS2 poort van de ontvanger
• De ontvanger voorziet de sensor van de vereiste spanning en wordt gebruikt om de sensorwaarden te verzenden.

Algemeen:

• Bij deze multi sensor wordt de hoogte- en vario meting uitgevoerd door middel van luchtdrukmeting. Veranderingen in het weer veroorzaken drukverschillen, waardoor de hoogteweergave tijdens de vlucht enkele meters kan afwijken.
• Snelheid- en afstandsmetingen evenals de bepaling van de positie coördinaten worden uitgevoerd via een geïntegreerde GPS-sensor.
• De GPS-multi sensor heeft in totaal 8 tijdvakken nodig om alle sensorgegevens te verzenden.
• Na het registreren van de sensor op de zender en het configureren van het vario-display, de modus “ACT” kan worden geselecteerd onder “Melody”.

De status-LED in de sensor geeft de volgende standen weer:

• LED rood: Er is spanning aanwezig, maar er worden geen sensorsignalen verzonden
• LED knippert groen: Er is spanning aanwezig, er wordt gezocht naar satellieten.
• LED groen: Satellieten ingelogd, sensorsignalen worden verzonden.

Serienummer:

• Deze sensor is voorzien van een uniek elektronisch serienummer, onder waarop hij is aangemeld bij het systeem. Er staat een serienummerlabel op het apparaat en een tweede op de instructies.
• Het is belangrijk om het serienummer op een veilige plaats te bewaren om ze zo nodig opnieuw te kunnen genereren.

Opmerkingen:

• Als er een GPS-sensor in het model zit, gaat het vinden bij verlies vrij eenvoudig, omdat de coördinaten van de sensor/model worden weergegeven in de zender. De positie is eenvoudig terug te vinden op de pc of smartphone.
• De gratis APP GPS-tour is beschikbaar voor smartphones, die de positie weergeeft en de weg wijst naar het model..
• Afstandsmeting: De weergave van de afstand tot het model vindt hemelsbreed plaats.
• Snelheidsmeting: De snelheid over de grond wordt gemeten, dus het model indien mogelijk beweeg het model horizontaal over de grond

GPS Sensor voor:

• Hoogte
• Vario
• Snelheid
• Afstand
• Positie

Technische gegevens:

• Vario-meetbereik: -150 m/s tot +150 m/s
• Vario-resolutie: ± 10~100 cm/s (afhankelijk van de zender)
• Hoogtemeting: -700 m tot +5500 m
• Resolutie hoogtemeting: 0,1~1 m (afhankelijk van de zender)
• Snelheidsmeting: 0~500 km/h
• Afstandsmeting: 0~5000 m
• Afmetingen: L45-B30-H15 mm
• Gewicht: ± 11 g
• Voedingsspanning: 3,7~8,4 V
• Stroomverbruik: ± 100 mA.
