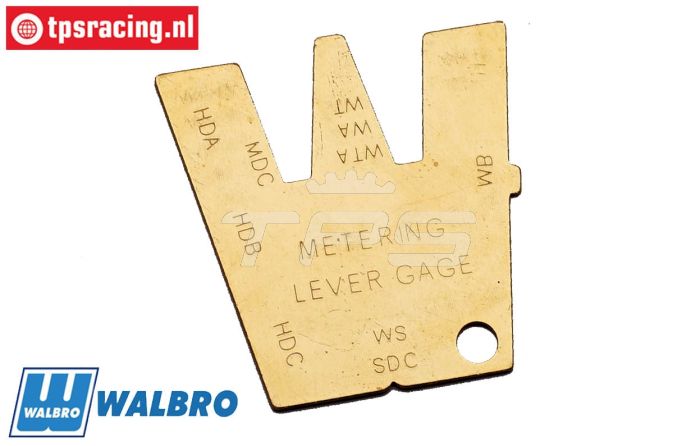

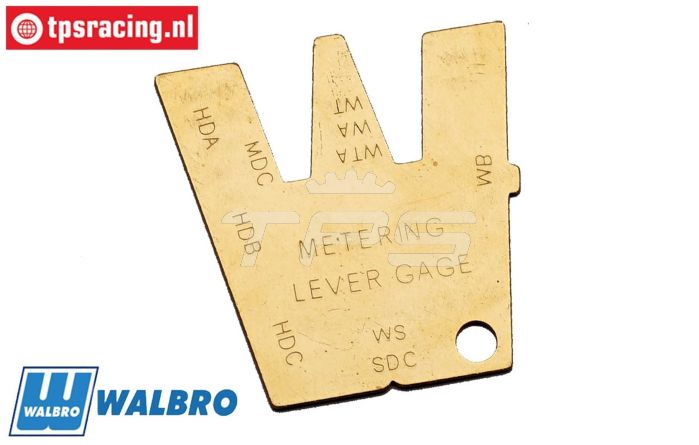

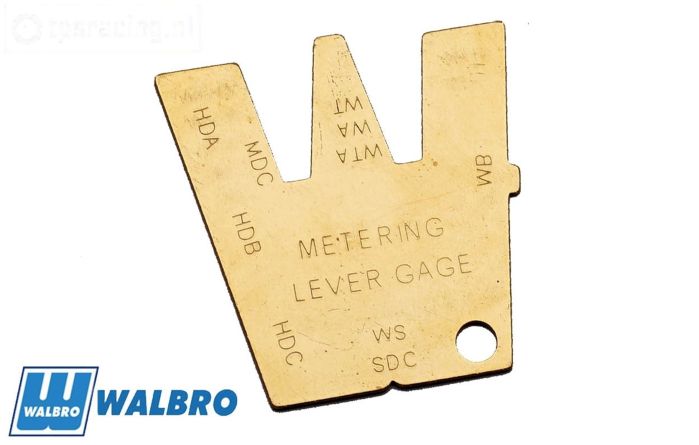

ZN500131 Walbro carburateur membraan afstel hulp, 1 st.
In voorraad
VERZENDKOSTEN €3,90!

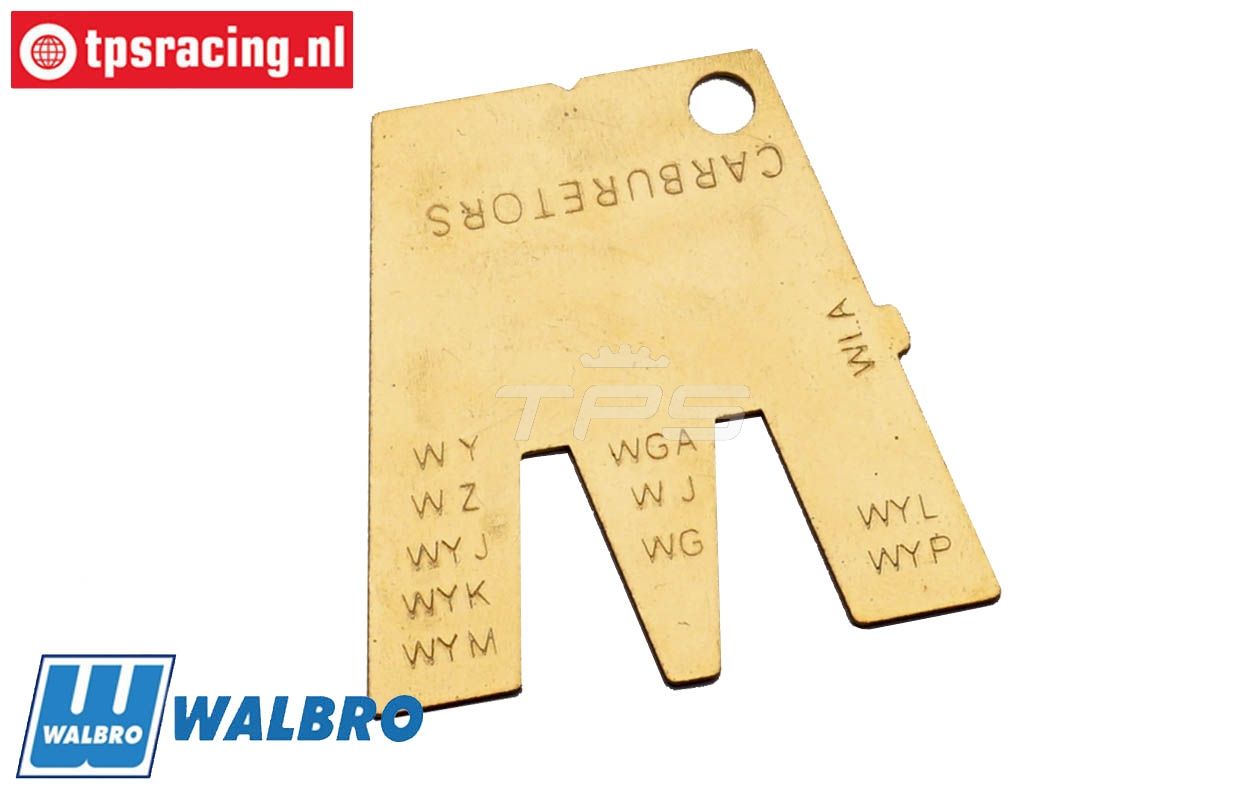

Walbro Carburateur Membraan afstel hulp ZN500131
Voor het optimaal afstellen van uw carburateur is dit een onmisbare hulp.
Het instellen van de hoogte van de carburateur doseerhevel is een van de belangrijkste carburateur aanpassingen die ervoor zorgen dat de hoeveelheid brandstof/lucht naar de motor overeenkomt met het doseren van de gasklep. Door de drukverschillen in carter wordt membraan 1 bediend, en deze bedient de kleine doseer hevel 3, die dan weer de kleine vlotter 4 in de carburateur bedient en de brandstof doorlaat.
Daarom is het belangrijk dat de weg van deze drukverschillen vanuit het carter naar de carburateur niet verstoord worden, dus lekke cilindervoet- isolator- en carburateur pakkingen en olie keerringen is uit den boze! Mocht je zuiger/zuigerveer/cilinder geen goede drukverschillen op kunnen bouwen, (niet genoeg compressie), is dit dus ook nadelig os desastreus voor een goede carburateur werking, en dus slecht lopen/presteren van de motor.
In alle gevallen moet er altijd een standaard afstelling van de carburateur aangehouden worden! De H en L naald beide 1-1/4 slag open, de stationair schroef veer afstand tussen de ringen moet ongeveer 1 tot 1,2 mm zijn. Wanneer de stationair schroef niet goed staat kunnen de waardes van de H en L naald verschillen. Dus is het zaak die instellingen goed staan!
Wat doet wat?
- 1) Een te hoog ingestelde doseerhevel zorgt ervoor dat deze de membraan te vroeg raakt en dus te veel brandstof naar de motor gaat.
- 2) Een te laag ingestelde doseerhevel zorgt ervoor dat deze de membraan te laat en er dus te weinig brandstof naar de motor gaat.
Het Effect:
- 1) De carburateur kan niet goed afgesteld worden en de motor moet alle moeite doen om op het gas te reageren, en verzuipt als het ware (pruttelend geluid).
- 2) De carburateur kan niet goed afgesteld worden en de motor moet alle moeite doen om op het gas te reageren, en krijgt te weinig brandstof (hol geluid).
Carburateur onderhoud:
- Velen denken dat dit onnodig uit, de praktijk wijst uit dat dat niet klopt! Door de huidige E5, (5% ethanol), en E10, (10% ethanol), brandstoffen, worden alle rubberen delen aangetast en ontstaat er slijtage, met name in de carburateur. Dat is ook de reden dat membraan 1 en 2 met enige regelmaat gecontroleerd vervangen dienen te worden door WA0706 of de ethanol bestendige WA0708.

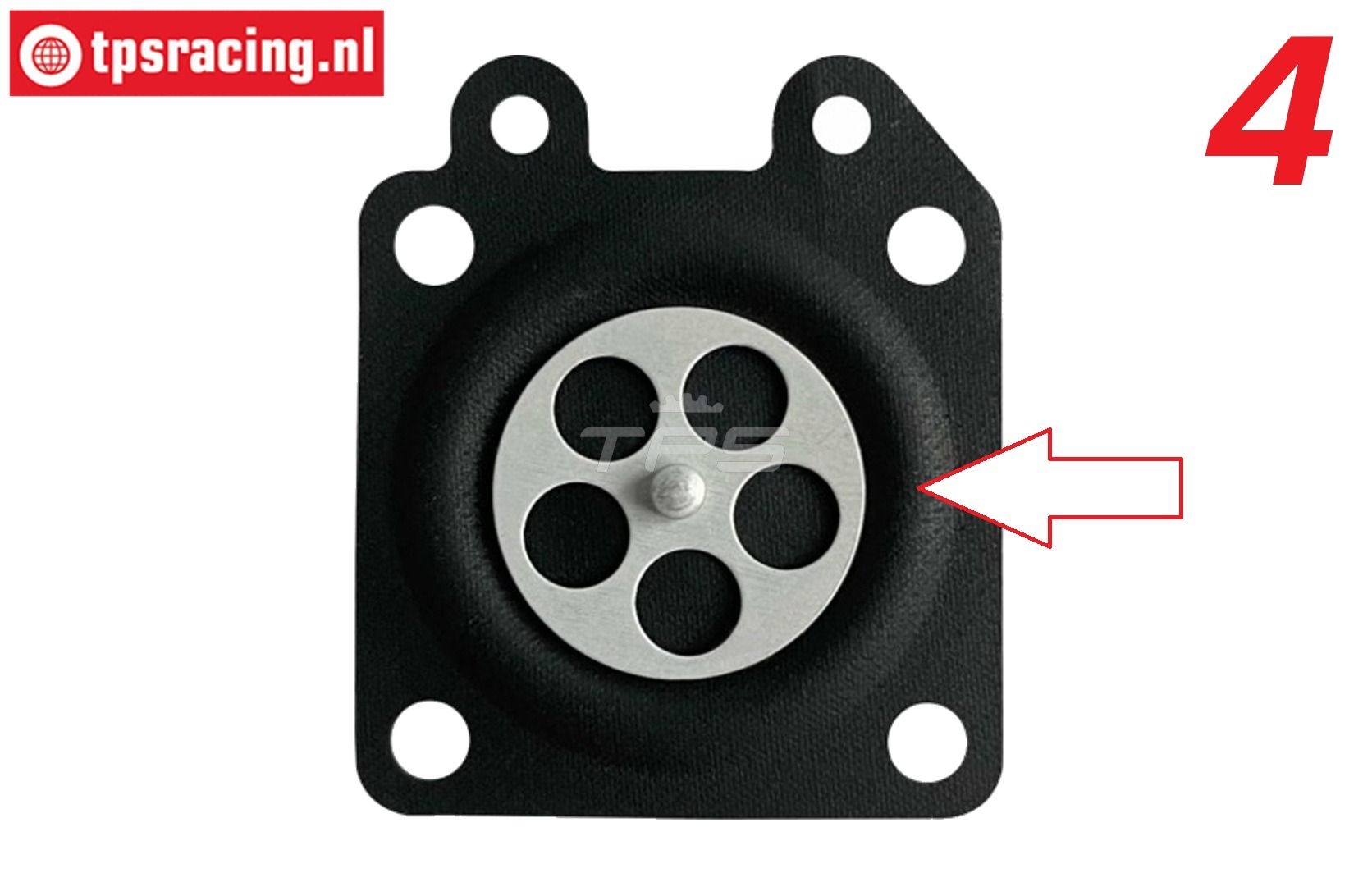

- Met name membraan 1 moet soepel op en neer kunnen bewegen, de bolle ronding moet egaal en soepel zijn, (zie foto 4).
- Ook de voltter 4 is onderhevig aan slijtage door de rubberen punt, deze moet egaal zijn en zonder rand in de punt.
Afstellen:
- Verwijder de vier schroeven aan de kant van de pomp en verwijder de pomp compleet met membraan en pakking. Zet de meter op de carburateur zoals op de bijgaande foto 1. De menbraan hevel mag de punt van de tool net raken maar niet bewegen!
De hevel raakt de tool niet:

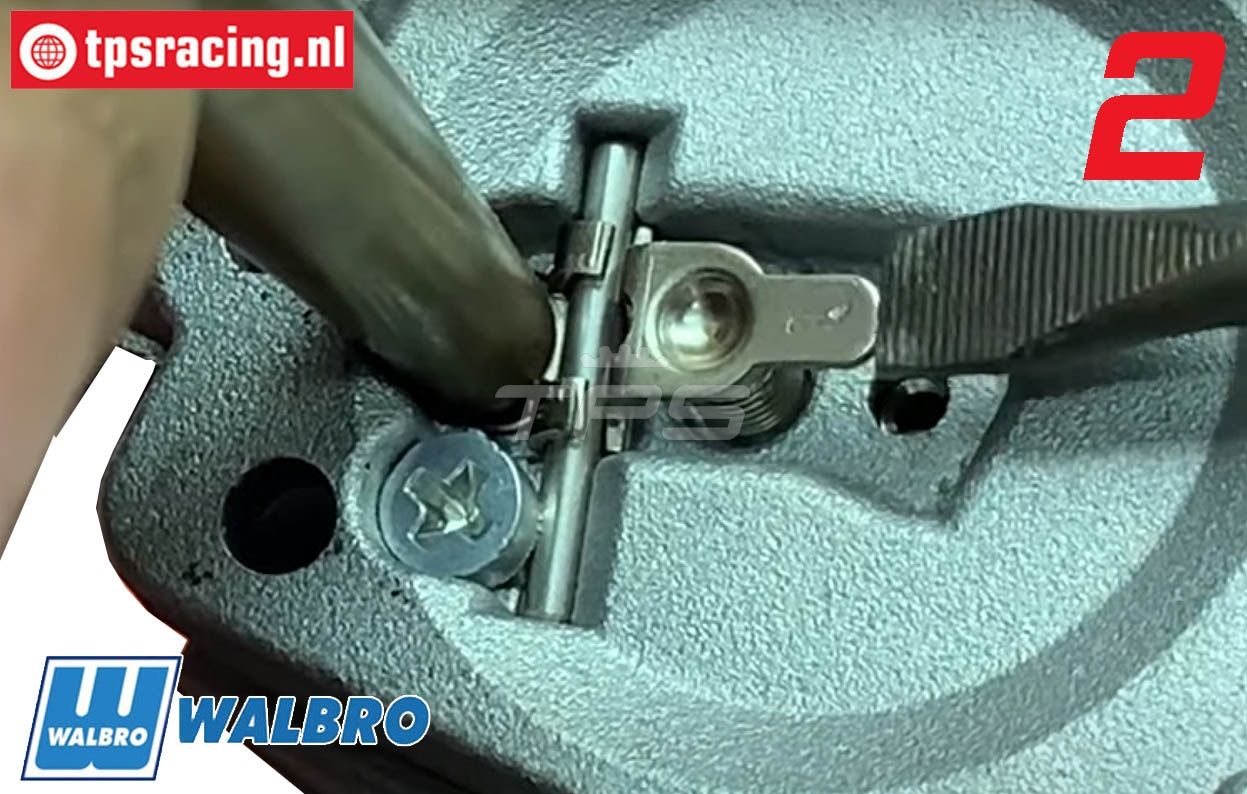

- Dus zit er een afstand tussen de hevel en de tool: Buig dan met een kleine schroevendraaier de hevel voorzichtig iets naar boven totdat de hevel de punt van de tool net raakt maar niet beweegt, zie foto 2.
De hevel raakt de tool wel:
- Dus de tool drukt de hevel naar beneden: Houdt dan de achterkant van de hevel tegen en druk de hevel een klein stukje naar beneden totdat deze de tool net raakt maar niet beweegt, zie foto 3.
Passend op:
