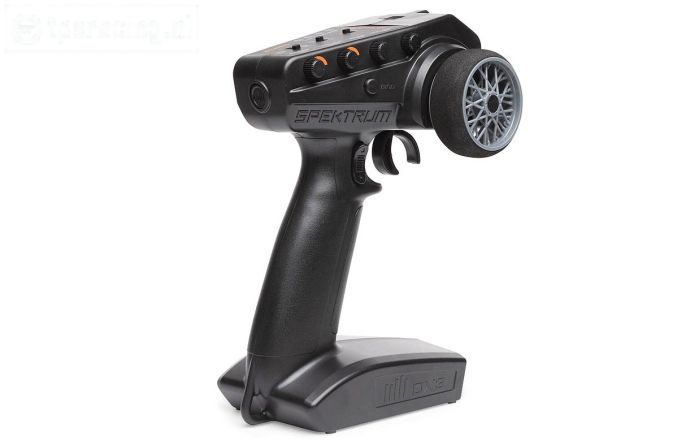

Spektrum DX3 Smart Promoto-MX SPMR2345

Spektrum DX3 SMART zender speciaal voor de LOSI Promoto-MX Motorfiets serie. Deze DX3 zender heeft uitgebreide instelling en schakelfuncties voor het maximaal bedienen van de LOSI Promoto-MX motorfiets serie.

Functies:

Uitlezen van accu capaciteit in de Promoto-MX, (BATTERY LEVEL)
Balans vliegwiel aan of uit, (FLYWHEEL OFF-ON)
Gas instelling 50, 75 of 100% (TH LIMIT 50/75/100)
Voorrem hoeveelheid, (FRONT BRAKE TRAVEL)
Stuur hoeveelheid, (MS6XO RATE)
Stuur trim, (STR SUB TRIM)
Front rem trim, (FRONT BRAKE TRIM)
Rij Modi: (Off-Road, Street, Wheely control)

TECHNISCHE GEGEVENS:

2.4 GHz BAND
3 Kanalen
DSMR Modulatie
Spektrum Technologie
Telemetrie compatibel
Zender 4 x AA batterij (niet inbegrepen)

Geschikte ontvanger:

SPMSR6300PM

Informatie en installeren Bleutoot modulde BT2000:

Voor het gebruik van de telemetrie functies, i.c.m. Bleutooth BT2000 module, heeft u nodig:

Android of Apple mobiele telefoon
Spektrum Dashboard App voor Apple of (Android App is momenteel niet beschikbaar)
Mobile telefoon houder SPM9070
Bleutooth module BT2000

Voor de installatie zie toegevoegde film.

Inhoud verpakking:

1 x Spektrum DX3 SMART Promoto
1 x Gebruiksaanwijzing

Het binden en calibreren van de DX3 en SPM6300 AVC ontvanger.

AVC ontvangers hebben een functie, "auto orientatie" genaamd, dat wil zeggen dat de ontvanger een vaste positie bepaald om goed te kunnen werken, en dus vast in het model gemonteerd moet worden. Dus bijvoorbeel plat of rechtop, of desnoods op zijn kop voordat je kunt binden en calibreren.
Met andere woorden, mocht je de ontvanger uit het model halen, en weer in een ander model monteren, moet het bind en calibreer proces weer herhaald worden. Dit geld uiteraard ook voor de montage van een nieuwe VC ontvanger!

Tijdens het binden en calibreer proces is het dus belangrijk dat het model in de positie staat of ligt zoals het model wordt gebruikt. Zorg dat zowel de zender als ontvanger accu helemaal geladen zijn!

Instellen van de DX3 zender vooraf:

Throttle limiter op 100%
MS6XO rate midden~50%
Front brake level 100%
STR Subtrim midden~50%
Front brake Subtrim midden~50%

Bind proces:

Zender en ontvanger uitgeschakeld
Ontvanger inschakelen
Houdt de BIND knop op de ontvanger 3 seconden ingedrukt, (LED begint te knipperen)
De zender moet op ongeveer 3 meter afstand van de ontvanger zijn!
Druk de BIND knop op de zender in, houdt deze vast, en schakel de zender in
Laat beide knoppen los en de ontvanger LED zal constant gaan branden, (bind proces succesvol)

Direkt na het BIND proces volgt het Calibreer proces, (zender en ontvanger nog steeds aan).

Calibreer proces:

Let op de LED op de ontvanger.
Geef vol gas, (de LED gaat uit), laat het gas weer los, (de LED brand weer)
Geef vol rem, (de LED gaat uit), laat het gas weer los, (de LED brand weer)
Stuur vol naar rechts, (de LED gaat uit), laat het stuur weer los, (de LED brand weer)
Stuur vol naar links, (de LED gaat uit), laat het stuur weer los, (de LED brand weer)

Nu is het BIND en calibreer proces compleet en kunnen alle functies gebruikt kunnen worden.

Stuurservo uitslag instellen.

Bij de montage van een andere stuurservo moet de servo uitslag opnieuw ingesteld worden, deze staat vanaf de fabriek ingesteld op 150%. Dit is belangrijk zodat de nieuwe servo niet kapot gaat!

Zet de zender en dan de motor fiets aan en wacht tot alles met elkaar verbonden is.
Schakel nu de zender uit,
Draai de MS6X0 Rate draaiknop van de stuuruitslag helemaal naar rechts,
Houdt het stuurwiel helemaal naar rechts, de rem op max en zet de zender aan, laat stuurwiel en rem weer los, de groene power led op zender knippert
Houdt nu het stuurwiel helemaal naar rechts, en stel met de MS6X0 Rate draaiknop van de stuuruitslag de gewenste uitslag naar rechts in,
Laat het stuurwiel los en draai draai de MS6X0 Rate draaiknop van de stuuruitslag weer helemaal naar rechts,
Houd nu het stuurwiel helemaal naar links, en stel met de MS6X0 Rate draaiknop van de stuuruitslag de gewenste uitslag naar links in.

Met de MS6X0 Rate draaiknop kun je ook de wheelie hoek instellen.
